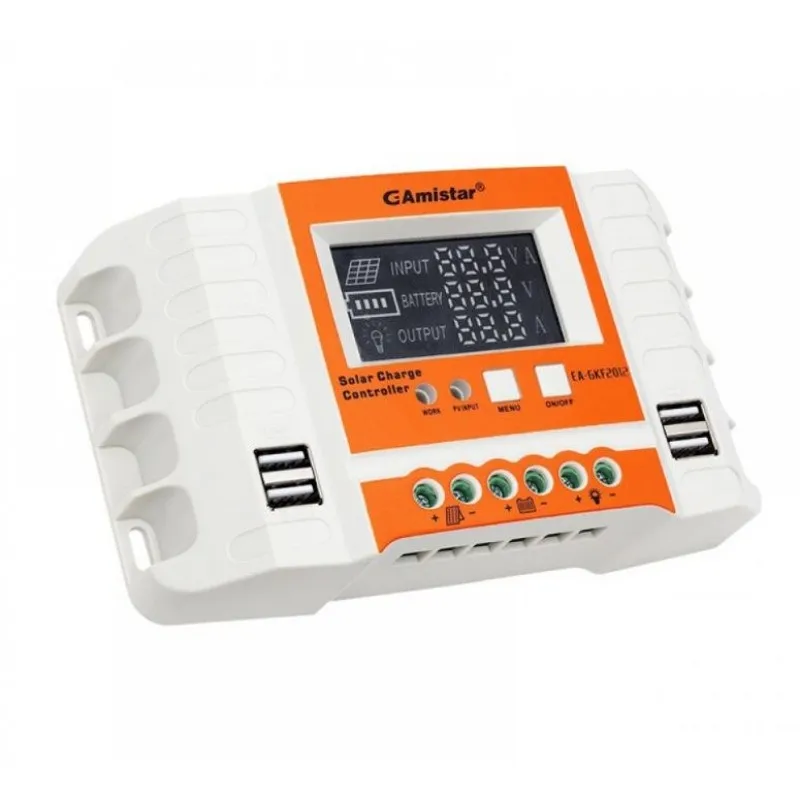

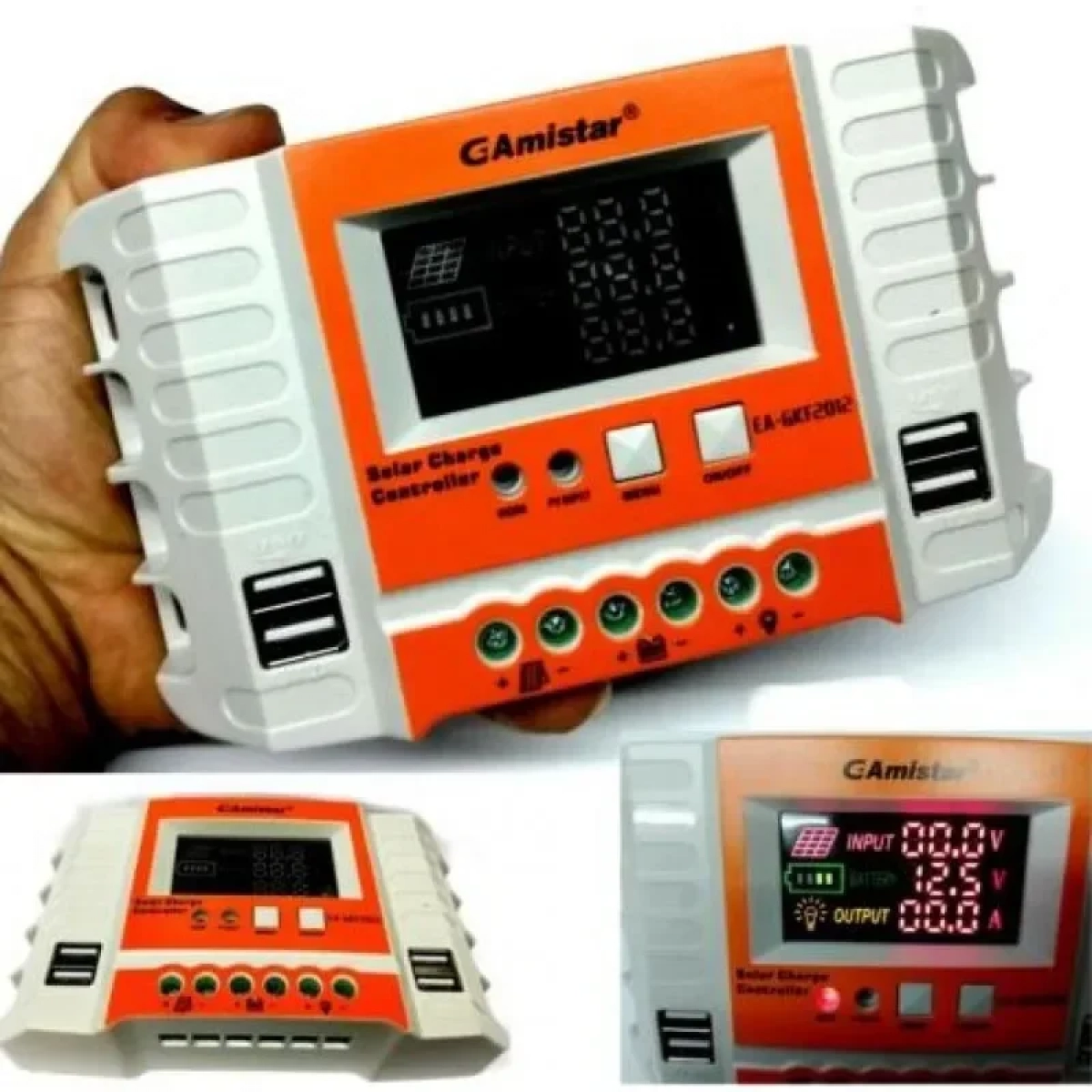

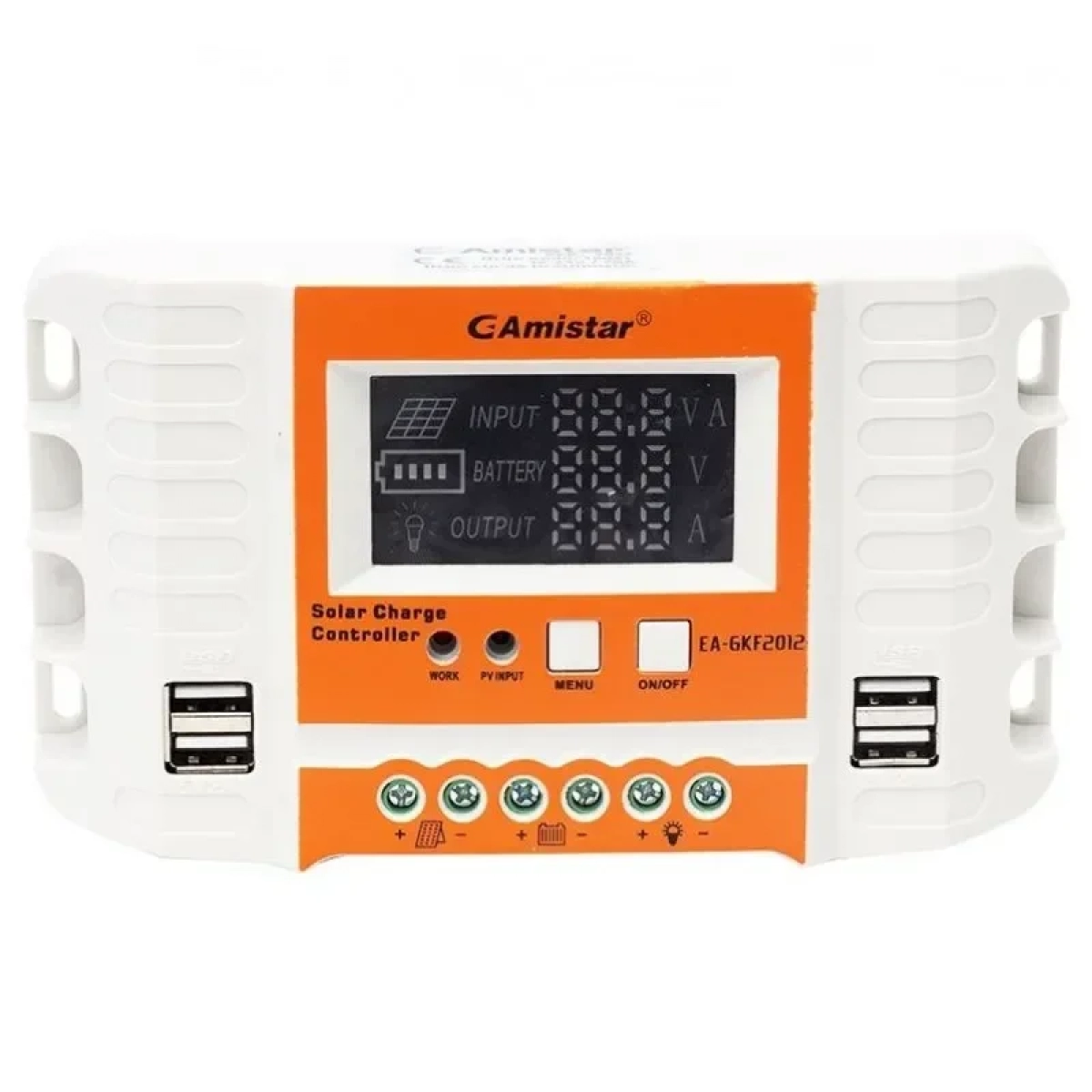

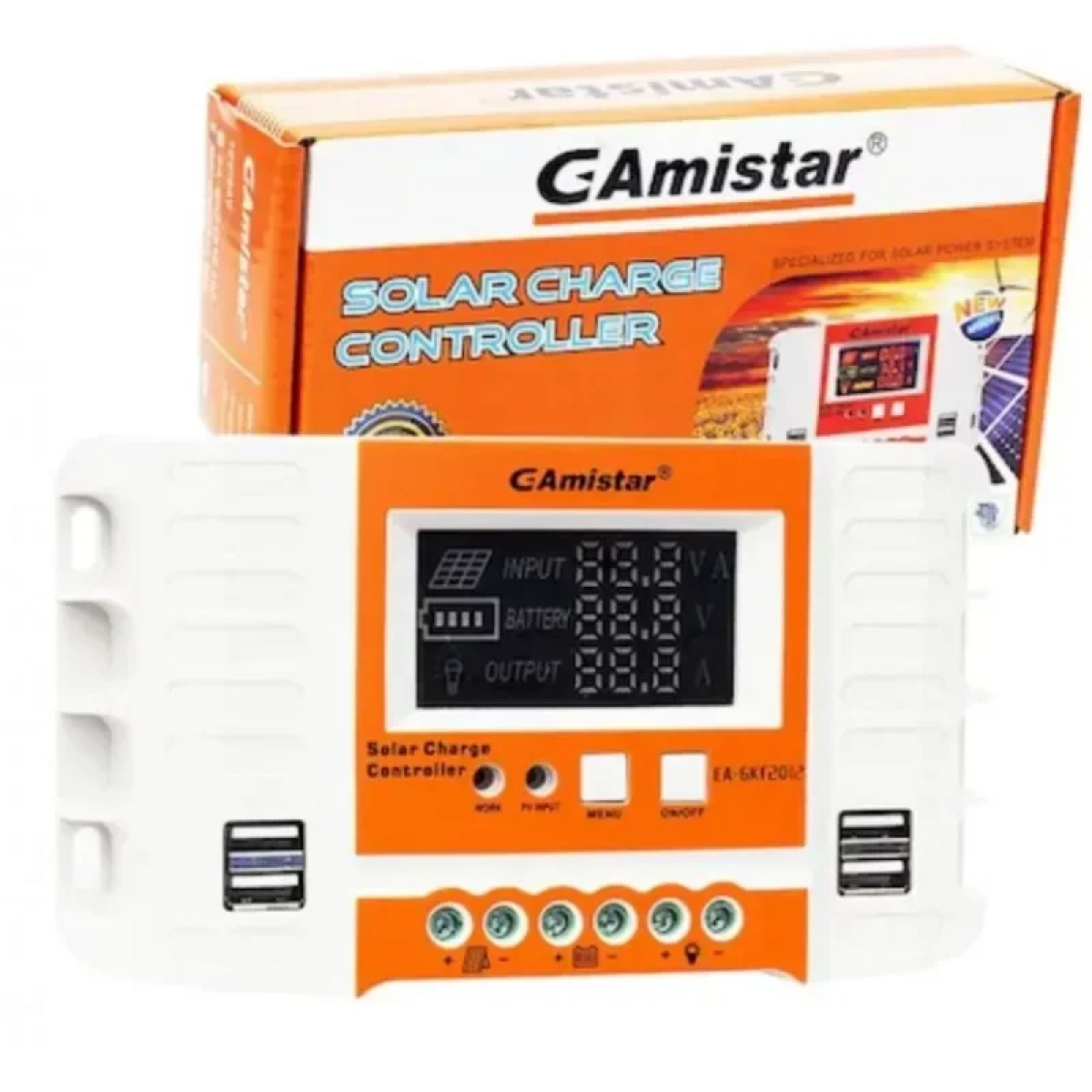

G-Amistar Solar Charge Controller PWM (20A)

G-Amistar Solar Charge Controller PWM (20A)

Ρυθμιστής φόρτισης κατάλληλος για εγκαταστάσεις μέχρι 20A στα 24V. Πρόκειται για τύπο PWM. Οι Ρυθμιστές φόρτισης PWM συνδέουν απλά το φωτοβολταϊκό πάνελ με τη μπαταρία (12/24/48V) καθιστώντας τους απλούς διακόπτες. Όταν ο διακόπτης κλείνει, η τάση του πάνελ εξισώνεται με αυτή της μπαταρίας. Το αποτέλεσμα είναι η τάση της συστοιχίας που μπορεί να δεχθεί ο PWM ρυθμιστής να εξαρτάται από την τάση της μπαταρίας και είναι μικρή, συνήθως ένα με δύο πάνελ των 100/200Wp σε σειρά και με αντίστοιχα μικρό ρεύμα φόρτισης σε σχέση με τις δυνατότητες ενός MPPT ρυθμιστή φόρτισης.

Περιγραφή:

• Ψηφιακός αυτόματος ελεγκτής φόρτισης ηλιακής ενέργειας
• Τάση εισόδου: <50 Volts
• Μπαταρία : 12 V / 24 V
• Μέγιστο ρεύμα εισόδου: 10 Amps
• Οθόνη οθόνης LCD
• Πλήρης τάση κοπής : 14,4V / 28,8V +/- 0,2
• Κοπή χαμηλής τάσης: 10.7V / 21.4V +/- 0.2
• Λειτουργία φόρτισης : PWM
• Είσοδος USB : 5 Volt – 2 Amps
• Θερμοκρασία λειτουργίας: -4 mV ° C
• Λειτουργία ηλεκτρονικής προστασίας

Χρήση:

• Για να αναγνωρίσει η συσκευή το σύστημα,
• Συνδέστε πρώτα την μπαταρία.
• Στη συνέχεια συνδέστε το ηλιακό πάνελ.
• Τέλος, συνδέστε την έξοδο DC.

Διαδικασία αποσυναρμολόγησης:

• DC σύνδεση πρώτα
• Στη συνέχεια, αφαιρέστε τον ηλιακό πίνακα
• Τέλος, αφαιρέστε την μπαταρία.

Οδηγίες χρήσης στα Αγγλικά

• Τύπος: PWM
• Μέγιστη Τάση: 24V
• Μέγιστη Ένταση: 20A
