Ανιχνευτής πρωτοκόλλου OBDII για παρακολούθηση σημάτων επικοινωνίας/τροφοδοσίας/γείωσης Autool

Ανιχνευτής πρωτοκόλλου OBDII για παρακολούθηση σημάτων επικοινωνίας/τροφοδοσίας/γείωσης Autool

Το Automotive OBD2 Protocol Detector & Breakout Box είναι ένας ανιχνευτής ευθύγραμμου κυκλώματος για δεδομένα OBD2. Το πρωτόκολλο επικοινωνίας, το κύκλωμα τροφοδοσίας και γείωσης του ενσωματωμένου διαγνωστικού συστήματος OBD2 εντοπίζονται εύκολα και με ασφάλεια συνδέοντας αυτό το όργανο και το σύστημα OBD2 του οχήματος.

Το κουτί αποσύνδεσης έχει αρσενικούς και θηλυκούς συνδέσμους. Μπορείτε να τοποθετήσετε το κουτί διάσπασης μεταξύ του διαγνωστικού εργαλείου και του οχήματος, γεγονός που διευκολύνει τη μέτρηση του σήματος του διαύλου CAN. Το μήκος καλωδίου του κουτιού αποσύνδεσης obdii είναι 45 CM (17,7 ίντσες), γεγονός που καθιστά τη σύνδεση του εξοπλισμού πιο βολική.

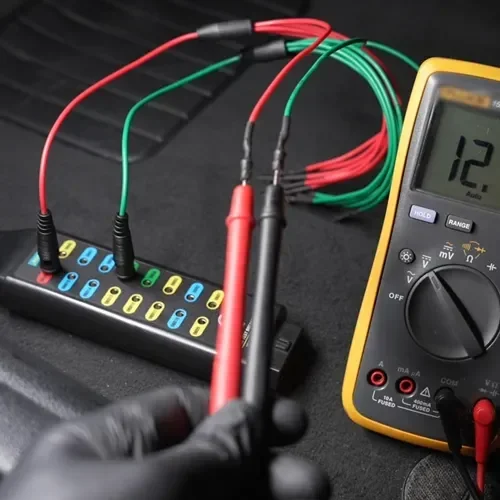

Η ενσωματωμένη υποδοχή εισόδου μπορεί να συνδεθεί σε οποιοδήποτε τύπο μπανάνα βύσματος 4mm, που είναι βολικό για σύνδεση με πολύμετρο ή παλμογράφο για περαιτέρω μέτρηση.

Η διάταξη της υποδοχής εισόδου προσομοιώνει πλήρως τη διάταξη 16 ακίδων της διεπαφής OBD II, έτσι ώστε περισσότερες δοκιμές να μπορούν να πραγματοποιηθούν γρήγορα και να οπτικοποιηθούν.

Περιλαμβάνεται στο πακέτο: 1* Host breakout box. 4 σετ * Universal συρμάτινο βραχυκυκλωτήρα (Κόκκινο*1 σετ, Μαύρο*1 σετ, Κίτρινο*1 σετ, Πράσινο*1 σετ); 1* Εγχειρίδιο.

1. Μη χρησιμοποιείτε βραχυκυκλωτήρες για να βραχυκυκλώσετε τις υποδοχές εισόδου αυτού του προϊόντος όταν δεν είστε σίγουροι για το κύκλωμα του οχήματός σας.
2. Μη χρησιμοποιείτε αυτό το προϊόν για να συνδέσετε συσκευές με ισχύ μεγαλύτερη από 1 amp.
3. Μην βραχυκυκλώνετε απευθείας τις ακίδες 16, 4 και 5 αυτού του προϊόντος.

【Σχεδίαση 16 ακίδων】Η διάταξη υποδοχής εισόδου του ανιχνευτή πρωτοκόλλου OBD2 προσομοιώνει πλήρως τη διάταξη 16 ακίδων της διεπαφής OBDII, επιτρέποντας τη διενέργεια περισσότερων δοκιμών γρήγορα και διαισθητικά. Όταν ο σαρωτής OBD2 επικοινωνεί με οχήματα, μπορούν εύκολα να συνδεθούν και οι 16 ακίδες του κουτιού διακοπής OBDII.
【Μετάδοση δεδομένων】 Οι ενσωματωμένες υποδοχές εισόδου επιτρέπουν τη σύνδεση οποιουδήποτε τύπου μπανάνα βύσματος 4mm. Κάθε θύρα εξόδου μπορεί να συνδεθεί σε διαφορετική συσκευή, όπως ένα ενσωματωμένο διαγνωστικό εργαλείο, μια συσκευή εγγραφής αυτοκινήτου, μια συσκευή πλοήγησης και ούτω καθεξής. Αυτές οι συσκευές μπορούν να διαβάσουν τα δεδομένα του οχήματος μέσω της διεπαφής εξόδου και να αναλύσουν ή να ελέγξουν το όχημα ανάλογα.
【CAN Bus/K-line/L-line/PWM Protocol Line】Το κιβώτιο διακοπής OBD2 όχι μόνο μπορεί να ανιχνεύσει το σήμα του αυτοκινήτου αλλά μπορεί επίσης να ανιχνεύσει μέρος του σήματος ντίζελ όπως γραμμή K-line, L-line, CAN bus και γραμμή πρωτοκόλλου PWM.
【Έγχρωμο καλώδιο βραχυκυκλωτήρα】 Εξοπλισμένο με 4 σετ γενικών συρμάτινων βραχυκυκλωτικών, υποστηρίζει τη σύνδεση πολλαπλών διαγνωστικών συσκευών ταυτόχρονα και μπορεί να συνδεθεί ευέλικτα. Μπορείτε να το χρησιμοποιήσετε για να κάνετε διάγνωση ή να προγραμματίσετε τη διάγνωση που είναι βολικό για τους επαγγελματίες μηχανικούς να ανιχνεύουν και να διατηρούν. Σημείωση: Μη χρησιμοποιείτε καλώδια βραχυκυκλωτήρα για βραχυκύκλωμα μεταξύ των υποδοχών εισόδου αυτού του προϊόντος όταν δεν είστε σίγουροι για την ηλεκτρική καλωδίωση του οχήματος.
